Главная / Продукция / Серия гибочных машин / Гидравлическая гибочная машина / WC67K Гидравлический листогибочный станок с ЧПУ и синхронной осью кручения серии

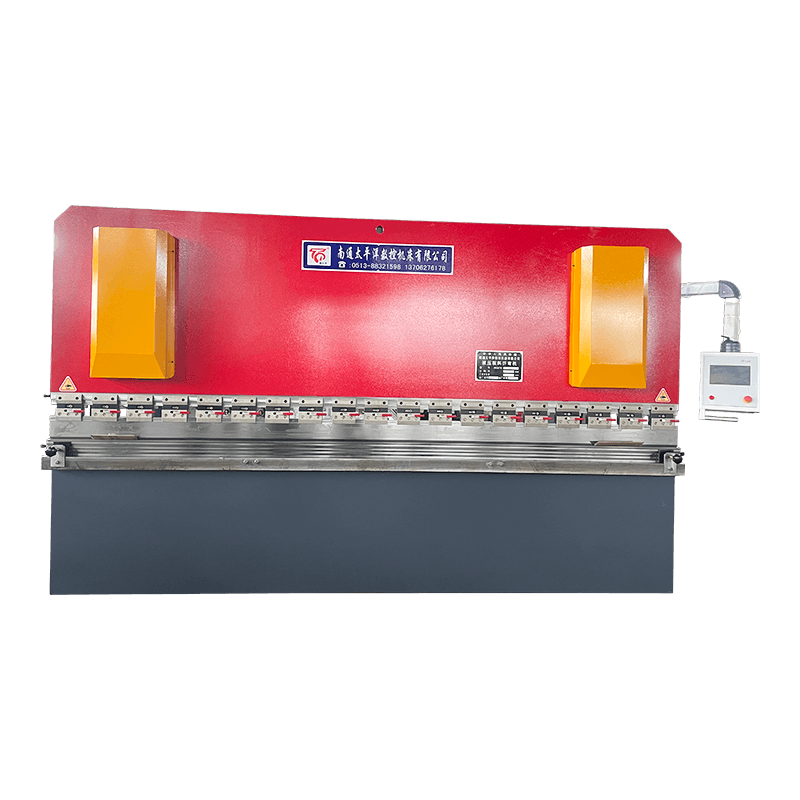

WC67K Гидравлический листогибочный станок с ЧПУ и синхронной осью кручения серии

Обычно с помощью системы ЧПУ TP10S \ DA41T (также может быть оснащена швейцарским Cybelec CT8)

С TP10S:

ФУНКЦИИ:

• Вся машина использует стальную пластинку сварки, а программное обеспечение для анализа напряжений ANSYS обеспечивает стабильность и точность машины.
• Верхние и нижние плесени могут быть сегментированы в соответствии с требованиями клиента для адаптации к обработке продуктов разных размеров.
• Сервомотор, который контролирует задний датчик и ход цилиндра, контролируется сервоприводом, который может достичь более высокой точности работы.
• Ось X (задний датчик) и ось Y (такта цилиндра или штриховой ход) могут контролироваться системами. Система может хранить несколько наборов программ для облегчения обработки последующих продуктов.
• Функция аварийной остановки переключателя ног может гарантировать, что машина остановилась в чрезвычайной ситуации.
• Система может выполнять угловое программирование путем ввода длины и толщины материала, а также параметров плесени.

Расследование

Описание продукта

Введение системы TP10S:

• 10-дюймовая TFT-сенсорная система с высоким разрешением и высокой контрастностью
• Страница проста, а большие кнопки легче работать.
• Стиль программирования на основе меню, пользовательский интерфейс интуитивно понятен и дружелюбен.
• Контроллер и драйвер используют высокоскоростную и надежную связь шины.
• Удобная проводка и легкое обслуживание.
• Идеальное программирование может повысить эффективность пакетного многоэтапного изгиба.
• Интерактивный дисплей тревоги.
• Необязательный язык: китайский, английский.
• Оптимизированное изгиб.
• Поддерживает автоматический расчет угла и длины изгиба.
• Поддерживает угол компенсации и компенсацию длины.
• Поддерживает функцию побега.
• Поддерживает управление плесени.
• Может хранить многоступенчатую последовательность изгиба и продукты. Мощные функции
• Высокая надежность и сильная противоположность
• Конфигурация поддержки клапана
• Функция мягкого предела
• Сдвиг ручной оси (защита пароля)
• Функция обучения навигации по навигации по оси x \ y (защита пароля)

С DA41T:

Особенности производительности станка

• Вся машина принимает стальную пластинку сварки, а программное обеспечение ANSYS Analysis Analysis обеспечивает стабильность и точность машины.
• Верхние и нижние плесени могут быть сегментированы в соответствии с требованиями клиента для адаптации к обработке продуктов разных размеров
• Сервомотор, который контролирует обратный датчик и ход цилиндра, контролируется сервоприводом, который может достичь более высокой точности работы
• Ось x (задний датчик) и ось Y (система цилиндра или такта ползунка) могут контролироваться системами, и система может хранить несколько наборов программ для облегчения обработки последующих продуктов
• Система DA-41S может запрограммировать угол, вводя длину и толщину материала, а также параметры плесени
• Функция аварийной остановки переключения ног гарантирует, что машина остановится в аварийной
• Продукт имеет высокую конфигурацию, быструю скорость работы и более стабильную производительность

Введение в систему DA41T

Технические спецификации

- номер программы

- Максимальное количество программных шагов 25

- Метрическое/имперское преобразование

- Памятная память

- Рабочее время машины подсчет

Параметры оси

- Диапазон путешествий: 0-9999,99 мм

- Расстояние побега: 0-9999,99 мм

- Диапазон коррекции положения: 0-9999,99 мм

- Escape Programmable

- Синхронная перенос оси

- ручное движение любой оси

Установка

- Установка вертикальной панели

- Размеры: 189x257x40mm

Функция программирования

- удобный интерфейс

- Настройки программирования данных

- Угол изгиба

- Настройки параметров формы

- Положение задних датчиков

- функция побега

- Возвращение оси Y.

- Коррекция оси Y.

- Выбор скорости изгиба

- Подсчет программ

Функция расчета

- Расчет глубины оси Y

Внутренняя интеграция

- Диагностический режим

Управление оси вход/вывод

- /-10v сервоприводный мотор

- Двухступенчатая управление двигателем переменного тока

- Одностадийный элемент управления с направленным выходом (операция переменной частоты)

Цифровой вход/вывод

- Гибкая конфигурация ввода/выходной точки

- Проверка и телевизионная изоляция

Интерфейс

- интерфейс энкодера TTL

- частота подсчета 1 МГц

- 5 В или 12 В однополярный или дифференциальный вход

- DNC RS-232C Полный дуплекс

Вспомогательные функции

- Выбор нескольких языков

- Офлайн резервное копирование и вызов параметров и программ

Стандартная конфигурация машины:

• Стандартная система с ЧПУ TP10S, ручная ось R
• Фиксированная и съемная поддержка фронта
• Плесень изгибающей машины изготовлена ​​из 42 -кратного материала с твердостью 42 градуса, что обеспечивает срок службы плесени
• Быстрый зажим
• Ось x управляется шариковым винтом и линейным направляющим

Дополнительная конфигурация:

• Фотоэлектрическая или лазерная защита
• Специальная форма
• Механическая компенсация или система гидравлической компенсации
• Настройка освещения или ограждения
• Автоматическая ось R
• Другие специальные требования подлежат проверке цен

Серия WC67Y/K Гидравлические пресс -тормоза Основные параметры

Модель

Номинальный
Давление
(KN)

Длина
таблица
(мм)

Расстояние
между кадрами
(мм)

Горло
Глубина
(мм)

Ход
(мм)

Открытая высота
(мм)

Главный мотор
(КВт)

Масса
(КГ)

Общие измерения
LXWXH
(мм)

WC67Y/K-40/1600

400

1600

1150

250

100

340

4

2000

1750x1350x1900

WC67Y/K-40/2200

400

2200

1850

250

100

340

4

2500

2300x1350x1900

WC67Y/K-40/2500

400

2500

2050

250

100

340

4

2800

2600x1400x1950

WC67Y/K-63/2500

630

2500

2050

250

120

360

5.5

4500

2600x1400x2000

WC67Y/K-63/3200

630

3200

2600

250

120

360

5.5

5400

3300x1450x2100

WC67Y/K-80/2500

800

2500

2050

250

120

380

7.5

5800

2650x1420x2120

WC67Y/K-80/3200

800

3200

2600

250

120

380

7.5

6100

3300x1450x2100

WC67Y/K-100/2500

1000

2500

2050

320

120

385

7.5

6100

2650x1450x2200

WC67Y/K-100/3200

1000

3200

2600

320

120

385

7.5

6600

3300x1450x2200

WC67Y/K-100/4000

1000

4000

3200

320

120

385

7.5

8000

4100x1450x2200

WC67Y/K-125/2500

1250

2500

2050

320

120

385

7.5

6300

2650x1550x2200

WC67Y/K-125/3200

1250

3200

2600

320

120

385

7.5

7000

3300x1550x2200

WC67Y/K-125/4000

1250

4000

3200

320

120

385

7.5

8200

4100x1550x2200

WC67Y/K-160/3200

1600

3200

2600

320

200

470

11

10000

3300x1780x2500

WC67Y/K-160/4000

1600

4000

3200

320

200

470

11

12000

4100x1780x2520

WC67Y/K-200/3200

2000

3200

2600

320

200

485

11

12000

3300x1750x2680

WC67Y/K-200/4000

2000

4000

3200

320

200

485

11

13800

3300x1750x2680

WC67Y/K-2550/3200

2500

3200

2600

320

250

560

18.5

13600

3300x2000x2880

WC67Y/K-2550/4000

2500

4000

3200

320

250

560

18.5

15000

4100x2050x2980

WC67Y/K-300/3200

3000

3200

2600

350

250

560

22

16000

3300x2050x3000

WC67Y/K-300/4000

3000

4000

3200

350

250

560

22

20000

4100x2080x3100

WC67Y/K-300/6000

3000

6000

4700

350

250

560

22

28000

6100x2080x3250

WC67Y/K-400/3200

4000

3200

2600

350

250

580

37

20000

3300x2000x3000

WC67Y/K-400/4000

4000

4000

3200

350

250

580

37

26000

4100x2080x3150

WC67Y/K-400/6000

4000

6000

4750

400

250

580

37

37500

6100x2180x3580

WC67Y/K-500/4000

5000

4000

3200

350

250

580

37

26000

4100x2080x3150

WC67Y/K-500/6000

5000

6000

4750

400

250

580

37

37500

6100x2180x3580

Описание и спецификации, приведенные в этом каталоге, подвержены модификации без уведомления.
