Что такое стрижка тарелки?

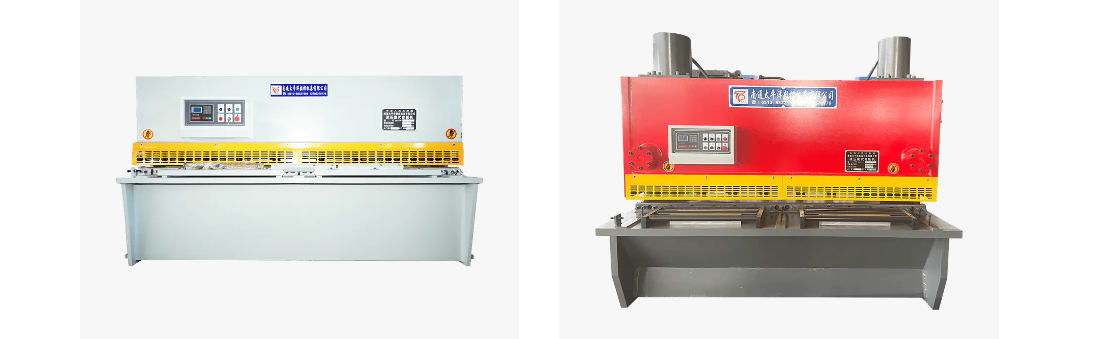

А Сдвиг на тарелке это промышленное устройство, используемое для линейного сдвига металлических пластин. Относительное движение верхних и нижних лопастей применяет силу сдвига к пластине, разбивая ее вдоль прямой линии. Он широко используется в таких отраслях, как производство машин, обработка листовых металлов, автомобиль, судостроение и строительство.

1. Основная структура Сдвиг на тарелке
Рама: поддерживает всю конструкцию и обеспечивает стабильность (обычно изготовленную из сварной стали или чугуна).
Верхнее лезвие (подвижное лезвие): прикреплен к слайду и движется вниз, чтобы выполнить операцию сдвига.
Нижний лезвие (фиксированное лезвие): установлен на кадре и остается неподвижным.
Гидравлическая система/механическая передача: обеспечивает мощность сдвига (гидравлические ножницы чаще встречаются).
Устройство давления на пластине: нажимает на пластину перед сдвигом, чтобы предотвратить смещение.
Задняя датчик: отрегулирует длину сдвига, чтобы обеспечить точность размеров.
Система управления: ручное, педали ног или операция с ЧПУ.

2. Классификация стрижки машин
(1) в режиме вождения
Механическая стрижка: приводящая в движение мотор и маховик и сцепление, с простой структурой, но высоким воздействием (подходит для малых и средних пластин).
Гидравлическая стрижка: управляемая гидравлическим цилиндром, с высокой силой сдвига и гладкой работой (основной тип, подходящий для толстых пластин).
Сдвиг с ЧПУ: контролируется ЧПУ, автоматически регулирует промежуток лезвия и положение остановки с высокой точностью.
(2) направлением движения лезвия
Машина сдвига затвора: верхний лезвие перемещается вертикально вверх и вниз (обычно используется для сдвигающих толстых пластин).
Шайновая машина свинга: верхний лезвие качается по дуге, со световой структурой, но низкой точностью (постепенно устраняется).
(3) по назначению
Обычная стрижка: общая металлическая плита.
Точная стрижка: высокая обработка (например, нержавеющая сталь, алюминиевые пластины).
Угольная сдвигающая машина: специально используется для сдвига краев и углов пластин.

3. Принцип работы
Позиционирование: пластина помещается на рабочую комнату и расположена на задней остановке.
Нажатие: нажающее устройство нажимает, чтобы исправить пластину. Сдвиг: верхний лезвие движется вниз, создавая силу сдвига с нижним лезвием, разбивая лист.
Сброс: Верхнее лезвие возвращается, завершая цикл сдвига.
Ключевые параметры:
Толщина сдвига (например, 6 мм, 12 мм и т. Д., В зависимости от прочности материала).
Длина сдвига (эффективная длина лезвия, например, 2500 мм, 4000 мм).
Зазор лезвия: регулируется на основе толщины листа (обычно 5% -10% толщины листа).

4. Меры предосторожности по использованию стрижки
(1) Подготовка перед операцией
Проверьте статус оборудования
Убедитесь, что источник питания, гидравлическая система и система смазки являются нормальными, и нет утечки масла или утечки воздуха.
Проверьте, является ли лезвие острым и не имеет сколов, и соответствующим образом регулируется зазор лезвия (обычно от 5% до 10% толщины пластины).
Убедитесь, что нажающее устройство и задний датчик работают должным образом, без ослабления или смещения.
Выберите соответствующие параметры сдвига
Подтвердите, находятся ли материал и толщину пластины в допустимом диапазоне стрижки (перегрузка перегрузки строго запрещена).
Отрегулируйте положение заднего датчика, чтобы обеспечить точный размер сдвига.
Носить защитное оборудование
Операторы должны носить защитные перчатки, защитные очки и защитные туфли, чтобы избежать разбрызгивания металла или поцарапать тарелку.

(2) Меры предосторожности во время работы
Правильно поместите тарелку
Пластина должна быть стабильно помещена на рабочую комнату, гарантируя, что она вписывается в задний датчик, чтобы избежать смещения во время резки.
Запрещено разрезать пластины, которые слишком широкие, слишком толстые или имеют чрезмерную твердость (такую ​​как закаленная сталь, карбид).
Сохранять безопасное расстояние
Держите руки подальше от лезвия во время работы и используйте переключатель для ног или кнопку управления двумя руками, чтобы предотвратить случайное прикосновение.
Строго запрещено удерживать материал или регулировать пластину вручную во время резки. Следует использовать специальные инструменты (такие как крючки, магнитные устройства).
Избегайте непрерывной высокоскоростной резки
Долгосрочная операция с высокой нагрузкой приведет к перегрузке лезвия и гидравлической системе. Машина должна быть остановлена ​​и охлаждена соответствующим образом.
Обратить внимание на ненормальные условия
Если обнаружено ненормальное шум, вибрацию или нестабильное давление масла, машину следует остановить и проверить немедленно. Это может быть использовано снова после устранения неисправности.

(3) Техническое обслуживание после работы
Очистите Workbench
Снимите срезанные отходы и металлические чипсы, чтобы предотвратить царапины на оборудовании или повлиять на следующую работу.
Проверьте лезвие и смазку
Проверьте ношение лезвия регулярно и размолоть или замените его, если это необходимо.
Смажьте ключевые детали, такие как направляющий рельс и гидравлический цилиндр, чтобы обеспечить плавную работу.
Выключите источник питания/гидравлическую систему
После завершения операции отключите источник питания и выпустите давление гидравлической системы, чтобы избежать долгосрочной работы оборудования.

(4) Предупреждение о безопасности
Запреты:
Запрещено разрезать сложенные многослойные пластины (что может привести к трещину лезвия).
Запрещено вырезать нерешительные материалы, такие как круглая сталь и трубы (что может нанести ущерб оборудованию).
Запрещено регулировать лезвие или устройство остановки материала во время работы оборудования.
Для непрофессионалов запрещено разобрать или ремонтировать машину для сдвига.
